Generadores Estáticos de Reactiva Serie SVGm

El generador estático de energía reactiva SVGm es un equipo basado en
electrónica de potencia para compensar instalaciones tanto con consumo de
energía reactiva inductiva como capacitiva. Especialmente diseñado para
compensar instantáneamente, ajustando la demanda en el orden de
milisegundos, tanto en sistemas equilibrados como desequilibrados en
instalaciones con o sin neutro (tres o cuatro hilos).

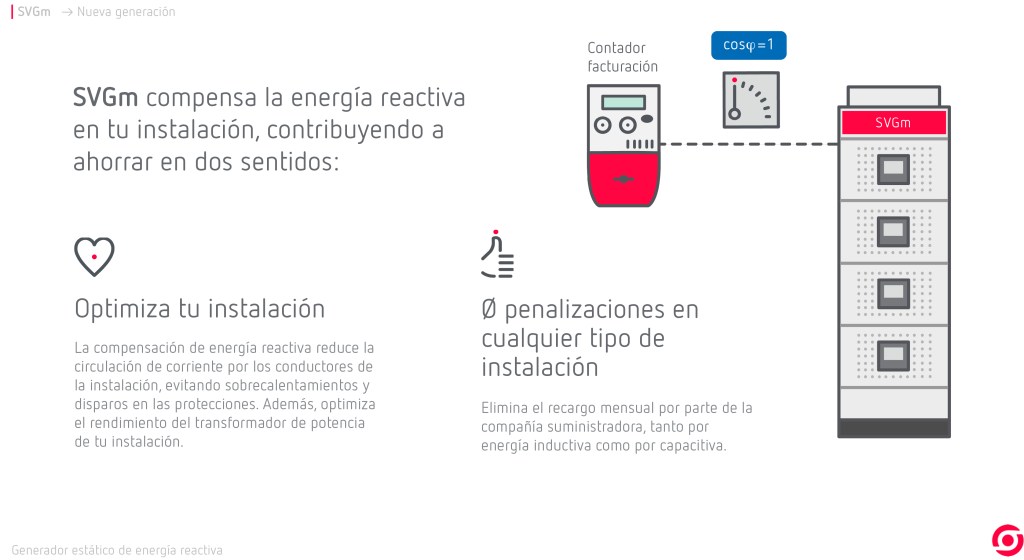

De esta forma, SVGm se convierte en la solución ideal para ser utilizado en
redes con variaciones rápidas de carga en las que es necesario poder
compensar instantáneamente para asegurar un cosϕ objetivo, evitando
cualquier tipo de penalización en la factura eléctrica por consumos de
reactiva.
La tecnología de compensación de reactiva del SVGm, basada en el uso de
semiconductores, garantiza su correcto funcionamiento con independencia
del nivel de distorsión armónica de la red donde vaya a ser conectado,
garantizando la ausencia de desgaste en sus componentes.

Aplicaciones

Solución ideal para cargas individuales o instalaciones, con gran cantidad de cargas monofásicas y trifásicas ya sean inductivas o capacitivas. También, en instalaciones donde la carga fluctúe en periodos cortos de tiempo. Las cargas típicas serían puentes grúa, equipos de soldadura, ascensores, accionamiento para la perforación / trituración, centros de datos.

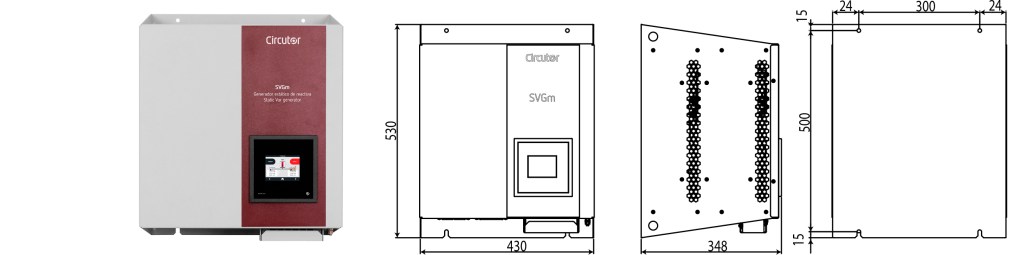

SVGm 30 / 60 / 100 kvar

Los generadores estáticos de reactiva tipo mural con tecnología multinivel SVGm constituyen la solución más precisa para la compensación de potencia reactiva, tanto en sistemas trifásicos desequilibrados como en instalaciones con potencia reactiva ya sea inductiva como capacitiva. Puede ser utilizado tanto en instalaciones trifásicas industriales como comerciales o de servicios, y no se ve afectado por los armónicos de la instalación. Equipo con mayor seguridad y con un mantenimiento muy reducido.

Las características y funciones implementadas son las siguientes:

Capacidad unitaria de compensación de potencia reactiva (inductiva/capacitiva) de 30, 60 y 100 kvar.
Pequeño armario que se instala en pared tipo mural.
Facilidad en instalación por dimensiones.
Multirango de tensión y frecuencia (50/60 Hz)
Inmunidad a las corrientes armónicas.
Rango de cos φ de 0,7 inductivo…1…0,7 capacitivo.
Monitorización del funcionamiento vía Web.
Protección contra cortocircuitos en su interior.

Si se requieren mayores capacidades de compensación de reactiva, pueden conectarse en paralelo hasta 100 equipos.

SVGm 100 / 200 / 300 / 400 kvar

Los generadores estáticos de reactiva tipo armario SVGm constituyen la solución más precisa para la compensación de potencia reactiva, tanto en sistemas trifásicos desequilibrados como en instalaciones con potencia reactiva ya sea inductiva como capacitiva. Puede ser utilizado tanto en instalaciones trifásicas industriales como comerciales o de servicios, y no se ve afectado por los armónicos de la instalación. Equipo con mayor seguridad y con un mantenimiento muy reducido. En esta serie, el montaje de los racks se realiza en armarios estándares del mercado, diseñados para facilitar su instalación.

Las características y funciones implementadas son las siguientes:

Compensación de potencia reactiva (inductiva/capacitiva) de 100 a 400 kvar por armario
Dimensiones reducidas del módulo de 100 kvar tipo rack para instalarlo fácilmente en armarios estándar.
Multirango de tensión y frecuencia (50/60 Hz)
Inmunidad a las corrientes armónicas.
Rango de cos φ de 0,7 inductivo…1…0,7 capacitivo.
Monitorización del funcionamiento vía Web
Protección contra cortocircuitos en su interior

Si se requieren mayores capacidades de compensación de reactiva, pueden conectarse en paralelo hasta 100 equipos.
