STATCOM

Compensación Reactiva de Última Generación para la Industria Moderna

¿Qué es un STATCOM?

El STATCOM (Compensador Estático Sincrónico) es un dispositivo electrónico de potencia que proporciona compensación de potencia reactiva en tiempo real, mejorando la estabilidad y calidad de la tensión en redes eléctricas. Utiliza IGBt´s en cascada para generar o absorber potencia reactiva, adaptándose rápidamente a las fluctuaciones del sistema eléctrico.

¿Por qué es importante el STATCOM en aplicaciones de media tensión?

Los problemas de calidad de energía, como la fluctuación de tensión, la distorsión armónica y los desequilibrios de tensión, son desafíos comunes en las redes de media tensión. Estos problemas pueden causar daños a los equipos sensibles, interrupciones del servicio y pérdidas económicas. Los STATCOM de media tensión ofrecen una solución eficaz para estos problemas, ya que proporcionan compensación de energía reactiva en tiempo real, mejorando así la estabilidad y la calidad de la tensión.

Ventajas del STATCOM

• Respuesta Rápida y Precisa: Los STATCOM pueden responder a cambios en el sistema en milisegundos, ofreciendo una compensación reactiva eficaz y dinámica.
• Operación Bidireccional: Capaces de operar tanto en modo capacitivo como inductivo, proporcionando flexibilidad en la gestión de la potencia reactiva.
• Mejora de la Calidad de Energía: Al estabilizar la tensión y reducir las fluctuaciones, los STATCOM mejoran la eficiencia operativa y prolongan la vida útil de los equipos sensibles.
• Diseño Compacto: Su tamaño reducido facilita la instalación en espacios limitados, optimizando el uso del área disponible.
• Mitigación de Armónicos: Capacidad para inyectar corrientes armónicas de fase opuesta, cancelando componentes armónicas y mejorando la calidad de la energía al reducir la distorsión armónica total (THD).

Aplicaciones industriales del STATCOM

Los STATCOM son ideales para sectores que requieren una alta calidad de energía y estabilidad en la red eléctrica, incluyendo:

Infraestructura Crítica: Aplicaciones en hospitales, centros de datos y sistemas de transporte que demandan alta confiabilidad eléctrica.

Energías Renovables: Integración eficiente de parques eólicos y plantas solares, gestionando variaciones de carga y tensión.

Minería y Metalurgia: Estabilización de la tensión en procesos con cargas variables y de alto consumo energético.

Industria Petrolera y Gas: Mejora de la calidad de energía en instalaciones críticas, reduciendo riesgos operativos.

Alianza Estratégica con DIRAM – Representantes de RXPE

En ORION SCC, somos representantes de DIRAM (México), experta en el diseño, fabricación e implementación de soluciones de calidad de energía y cumplimiento del Código de Red. A través de esta alianza, traemos al mercado ecuatoriano, peruano y latinoamericano los STATCOM de RXPE, una tecnología confiable y probada a nivel mundial, con múltiples casos de éxito en plantas siderúrgicas, parques renovables y sistemas eléctricos complejos.

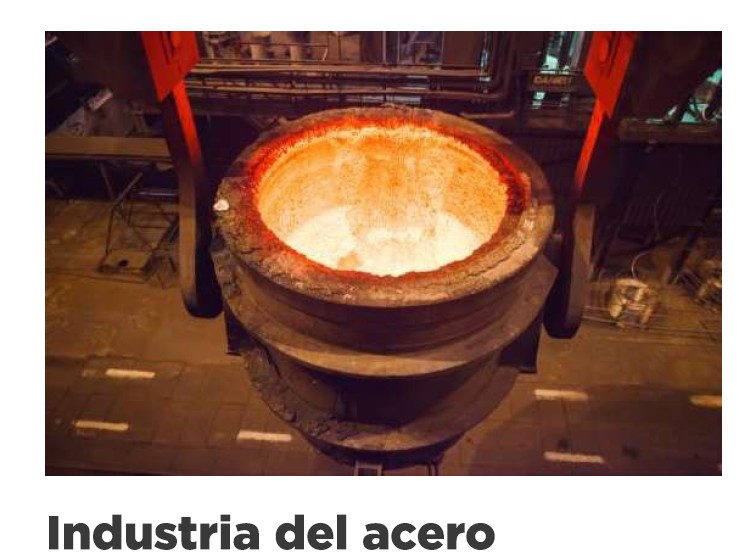

STATCOM en la Industria del Acero

Solución de alto impacto para procesos con hornos de arco eléctrico

En ninguna industria es más crítico el control de la potencia reactiva y la calidad de energía que en la industria del acero. En este sector, los sistemas STATCOM no solo cumplen con los requerimientos del Código de Red, sino que también ofrecen mejoras operativas clave que repercuten directamente en la productividad y rentabilidad.

Beneficios comprobados del STATCOM en procesos de acero:

• Reducción del tiempo de colada hasta un 5% al estabilizar el arco eléctrico y controlar eficazmente las variaciones de tensión.
• Disminución del consumo de electrodos gracias a un arco más estable.
• Aumento en la vida útil del refractario, minimizando el desgaste térmico y mecánico por oscilaciones de voltaje.
• Reducción de pérdidas eléctricas debido a una compensación reactiva rápida y dinámica.
• Beneficios tarifarios al mantener un alto factor de potencia constante durante todo el proceso.
• Mayor disponibilidad de potencia útil gracias al control preciso de la tensión y mitigación de armónicos.
• Cumplimiento total del Código de Red mediante control activo del factor de potencia, flicker, distorsión armónica y balance de fases.

Características técnicas clave del STATCOM para acero:

Capacidad modular de 3 a 300 MVAR, escalable según la potencia de los hornos.

Respuesta ultrarrápida < 5 ms, ideal para compensar las oscilaciones rápidas de carga de hornos de arco.

Tecnología IGBT multinivel en cascada, que ofrece una onda senoidal limpia con mínima distorsión armónica, reduciendo la necesidad de filtrado adicional.

Opciones de conexión en estrella o delta, según se necesite corregir desbalance o minimizar costos.

Sistemas de enfriamiento aire-agua o agua-agua, adaptables a entornos industriales exigentes.

Control HMI multifunción y monitoreo remoto, lo que facilita la operación y el mantenimiento en tiempo real.

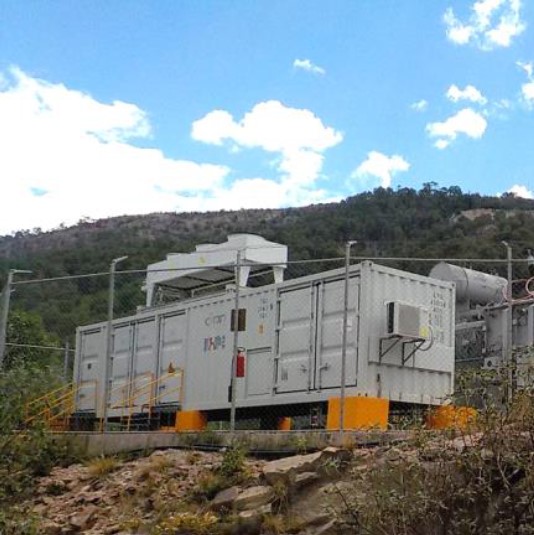

APLICACIÓN MINA 6 MVAR

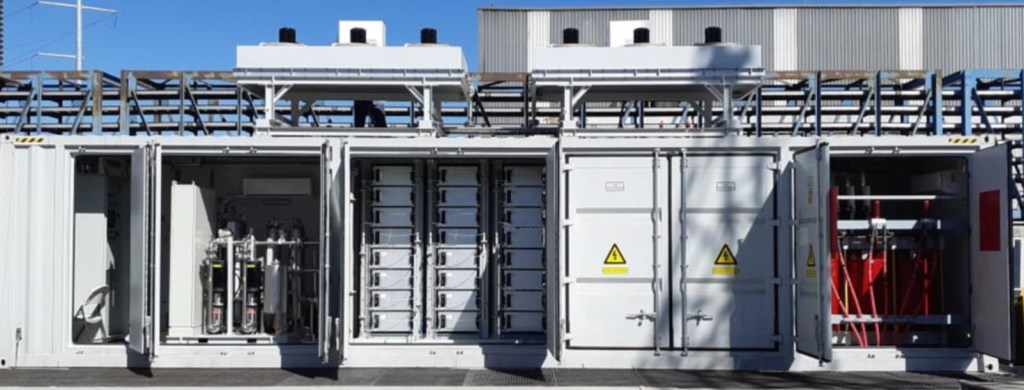

APLICACIÓN ACERÍA 15 MVAR

Soluciones Personalizadas con ORION SCC

En ORION SCC, diseñamos e implementamos soluciones STATCOM adaptadas a las necesidades específicas de cada cliente. Nuestro enfoque incluye:

• Análisis de Calidad de Energía: Evaluación detallada de la red eléctrica para identificar necesidades de compensación reactiva.
• Diseño e Ingeniería: Desarrollo de sistemas STATCOM personalizados, considerando las condiciones operativas y requisitos del cliente.
• Implementación y Soporte Técnico: Instalación profesional y asistencia continua para garantizar el rendimiento óptimo del sistema.

Para calcular la compensación de reactiva y solucionar problemas de calidad en media tensión y alta tensión en tu instalación contáctanos:

ORION SCC UNICOS EN ECUADOR EN BRINDAR SOLUCIONES EN MEDIA TENSIÓN CON STATCOM
