Zyggot Arco – Sistema de Protección de Arco Voltaico a través de sensores que detectan ultravioleta.

PROTECCIÓN CONTRA ARCO ELÉCTRICO ( ARC FLASH )

Protege instalaciones y componentes eléctricos mediante la detección de arcos eléctricos mediante la detección de radiación ultravioleta por sensores inteligentes conectados a la red. Dispensa la lectura actual. No funciona con luz ambiental (falso disparo) y se puede aplicar en paneles de baja, media y alta tensión y aplicaciones externas, reduciendo la energía incidente.

Principales Ventajas

Detección en las primeras fases del arco; Acción ultrarrápida en menos de 0,3 milisegundos; No detecta la luz visible, evitando falsos disparos; Descarta la lectura actual; Amplia área de detección (90º); Solución que da como resultado la energía incidente más baja del mercado.

Prescindiendo de la lectura de corriente, realiza la protección mediante la detección de la radiación ultravioleta, producida en cualquier arco eléctrico incluso antes que la luz visible (que está asociada a la fase de expansión del aire y sobrecalentamiento). La detección es ultrarrápida con un tiempo total de envío de señal de disparo de hasta 300 microsegundos. Para garantizar este tiempo, el sistema utiliza un contacto estático en paralelo con el contacto del relé y una red de comunicación digital ultrarrápida (CAN) en la salida. Los cables se suministran en tamaños de 0,3 a 8 metros. Se proporcionan todos los accesorios, como los soportes de montaje, lo que permite una instalación rápida, sin errores y sin herramientas.

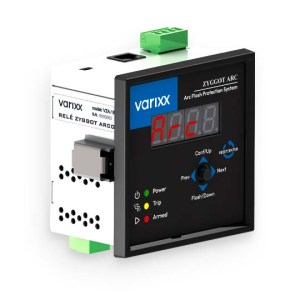

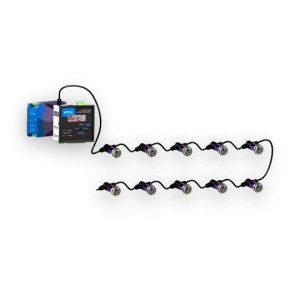

Características del relé

Humedad: 5 a 95 %, Número de sensores: Hasta 50 sensores, Salidas: 2 salidas de alarma redundantes

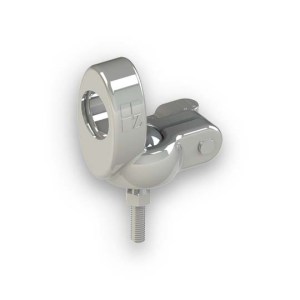

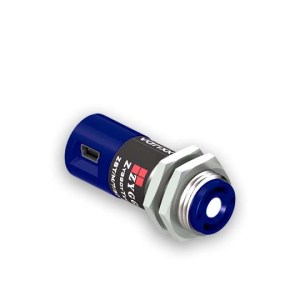

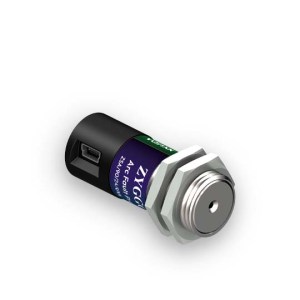

Características del sensor

Ángulo de medición: 90°, Comunicación: CAN, Material: Acero inoxidable

Temperatura Zyggot

Termografía Online

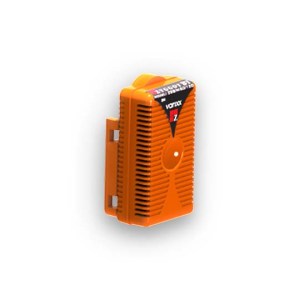

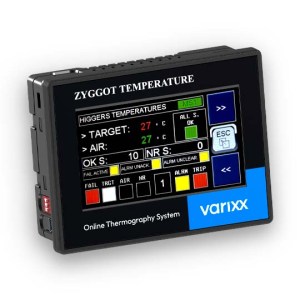

El sistema Zyggot fue desarrollado para paneles de baja y media tensión u otras aplicaciones con conexiones eléctricas con corrientes significativas. Los sensores miden la temperatura, sin contacto físico, por detección de infrarrojos y permiten la lectura y protección local y en línea de hasta 125 puntos por relé. Cada sensor mide dos niveles de temperatura: el objetivo y el aire que rodea al sensor (carcasa) permitiendo la detección de fallas en puntos no medidos, por calentamiento indirecto. Se conectan en red mediante cables mini USB, en tamaños de 0,3 a 8,0 metros proporcionados, lo que permite una instalación rápida, sin errores y sin herramientas. Los relés brindan protección local y también a través del sistema de supervisión. Los niveles de alarma y disparo son libremente programables para cada punto. Una eventual falla en uno de los sensores no interrumpe el funcionamiento de los otros sensores. El Sensor BT se aplica a MCC de baja tensión, que requieren una gran cantidad de sensores en un espacio reducido, además de demandar un bajo costo. Su base de fijación rápida se puede fijar mediante tornillo o mediante cinta de acero inoxidable directamente sobre la barra a monitorizar.

PRINCIPALES VENTAJAS:

Diagnóstico predictivo, evita abrir el panel, no necesita termografía convencional, monitoreo continuo, medición sin contacto, fácil instalación, cable único. comunicación entre sensores.

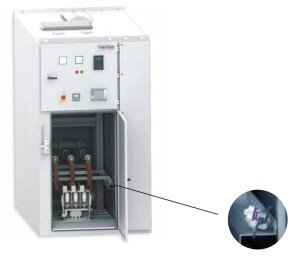

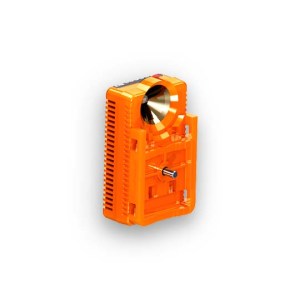

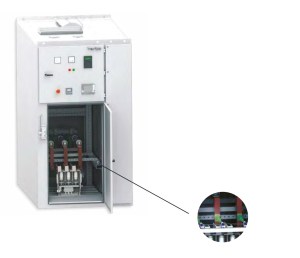

Termografía en línea sin contacto de partes activas con la barra. El sensor de tipo tubular se coloca a distancia, siendo indicado para media y alta tensión y el sensor BT se fija a la barra, pero sólo está en contacto la caja de plástico de policarbonato resistente a 200ºC. el sensor de medición no está en contacto, midiendo también por infrarrojos radiados. los sensores son alimentados por la red eléctrica.

Desde el año 2023 ORION SCC es distribuidor autorizado de Varixx Indústria Eletronica Ltda. (Brasil) para el mercado ecuatoriano. Para más información y productos no dudes en contactarnos.
